EM-50050 (HEKIT-050)

2x50W-os végerősítő (TDA7250)
EM-50050 (HEKIT-050) / 2x50W-os végerősítő (TDA7250) (ELMODULES)

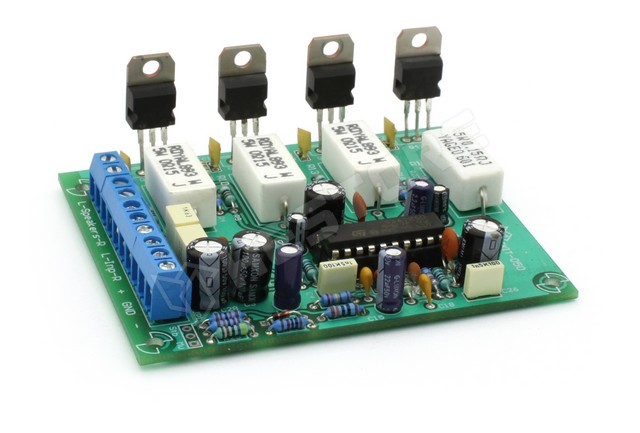

Ebből a KIT-ből egy TDA7250-es IC-re épülő hangfrekvenciás stereo erősítő készíthető.
Jelforrásként tetszőleges, 775 mV körüli jelszintet adó  audio berendezés szolgálhat (pl. magnó, tuner vagy piezoelektromos hangszedővel ellátott lemezjátszó).
A darlington tranzisztoros végfokozat alkatrész cserével különböző teljesítményűre építhető az igények és a terhelő impedancia függvényében (a paraméter táblázatot az építési leírás tartalmazza).
A végfokozat tranzisztorai a teljesítménytől függő mértékű hűtést igényelnek, melyről az építőnek magának kell gondoskodnia, a KIT nem tartalmaz hűtőbordát!

A KIT megépítése elsősorban gyakorlattal rendelkezőknek ajánlott.

Műszaki adatok:

  • Nehézségi fok: 2
  • Elkészítési idő: 60 perc
  • Méretek: 87 × 71 mm
  • Kimeneti impedancia: 4..8 Ohm
  • Tápfeszültség: max. ±10 .. ±35 V
  • Forrasztási pontok: 160 db

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
  • hűtőborda (a felhasználási igényekhez méretezve)
  • tápegység
RoHS nem
Gyártó ELMODULES
Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)
Kereskedelmi név: BioDigit Kft.
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: http://www.elmodules.hu/
Cikkszám: 100.295.51
