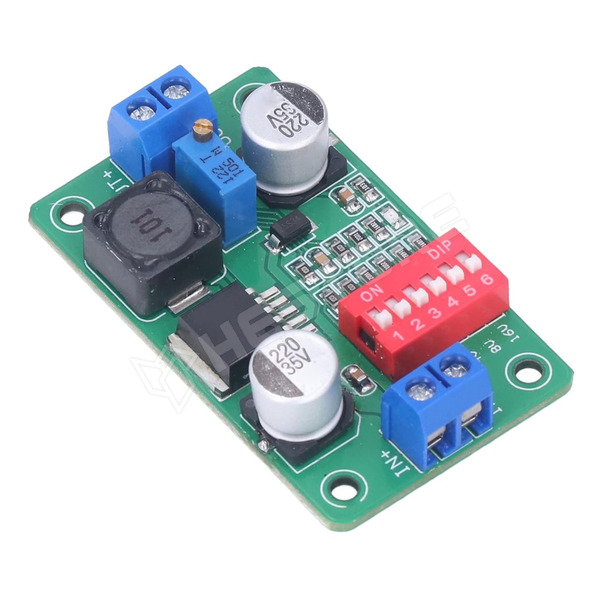

LM2596S-M-DIPS
Kapcsolóüzemű step-down tápegység modul, DIP kapcsolóval, 5...30V DC - 1.25...27V DC, 2ACikkszám: 100.463.51
Mennyiség (db):
Egységár ÁFA nélkül
| 1+ | 1 738 Ft |
|---|---|
| 5+ | 1 559 Ft |
| 10+ | 1 515 Ft |
| 20+ | 1 480 Ft |
| 50+ | 1 436 Ft |
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.
Módosításához kattintson a fejléc
ikonjára.
ikonjára.| Elérhetőség | Menny. |
|---|---|
| Raktáron | > 5 |
| 10-15 munkanap | > 10000 |
Kérdése van?
Írjon nekünk most!
- DIP kapcsolóval állítható és potenciométerrel finomhagolható kimeneti feszültség
- Visszajelző LED, ami a kimeneti feszültség alapján változtatja fényerejét
- Bemeneti feszültség tartomány: 5...30V DC
- Kimeneti feszültségtartomány: 1.25...29.5V DC
- Kimeneti áram: 2A
- Védelem: Hőmérséklet, túláram
- Méretek (L x W x H): 60 x 40 x 16mm
Használat:
A bemenetre pl.: 30V DC feszültséget csatlakoztatva, a DIP kapcsolótábla minden kapcsolóját az ON DIP felirat irányába kapcsolva a kimeneti feszültség 1.25...1.85V DC közötti érték lehet, ami a többfordulatú trimmer potenciométerrel szabályozható.
Ehhez a feszültségértékhez adható hozzá a DIP kapcsolóval 1-1 előre beállított érték, amik a következők:
1: 0.5V
2: 1V
3: 2V
4: 4V
5: 8V
6: 16V
Pl.:
- ha az alap feszültség 1.5V-ra van állítva, az 1-es, 2-es és 3-as kapcsolót átkapcsolva 0.5V, 1V és 2V adható hozzá a kimenethez, így 1.5 + 0.5 + 1 + 2 = 5V DC lesz a kimeneti feszültség.
- ha az alap feszültség 1.5V-ra van állítva, az 1-es, 3-as és 5-ös kapcsolót átkapcsolva 0.5V, 2V és 8V adható hozzá a kimenethez, így 1.5 + 0.5 + 2 + 8 = 12V DC lesz a kimeneti feszültség.
A kimeneti feszültség mindig csak a bemeneti feszültség alatti érték lehet.
- Visszajelző LED, ami a kimeneti feszültség alapján változtatja fényerejét
- Bemeneti feszültség tartomány: 5...30V DC
- Kimeneti feszültségtartomány: 1.25...29.5V DC
- Kimeneti áram: 2A
- Védelem: Hőmérséklet, túláram
- Méretek (L x W x H): 60 x 40 x 16mm
Használat:
A bemenetre pl.: 30V DC feszültséget csatlakoztatva, a DIP kapcsolótábla minden kapcsolóját az ON DIP felirat irányába kapcsolva a kimeneti feszültség 1.25...1.85V DC közötti érték lehet, ami a többfordulatú trimmer potenciométerrel szabályozható.
Ehhez a feszültségértékhez adható hozzá a DIP kapcsolóval 1-1 előre beállított érték, amik a következők:
1: 0.5V
2: 1V
3: 2V
4: 4V
5: 8V
6: 16V
Pl.:
- ha az alap feszültség 1.5V-ra van állítva, az 1-es, 2-es és 3-as kapcsolót átkapcsolva 0.5V, 1V és 2V adható hozzá a kimenethez, így 1.5 + 0.5 + 1 + 2 = 5V DC lesz a kimeneti feszültség.
- ha az alap feszültség 1.5V-ra van állítva, az 1-es, 3-as és 5-ös kapcsolót átkapcsolva 0.5V, 2V és 8V adható hozzá a kimenethez, így 1.5 + 0.5 + 2 + 8 = 12V DC lesz a kimeneti feszültség.
A kimeneti feszültség mindig csak a bemeneti feszültség alatti érték lehet.
