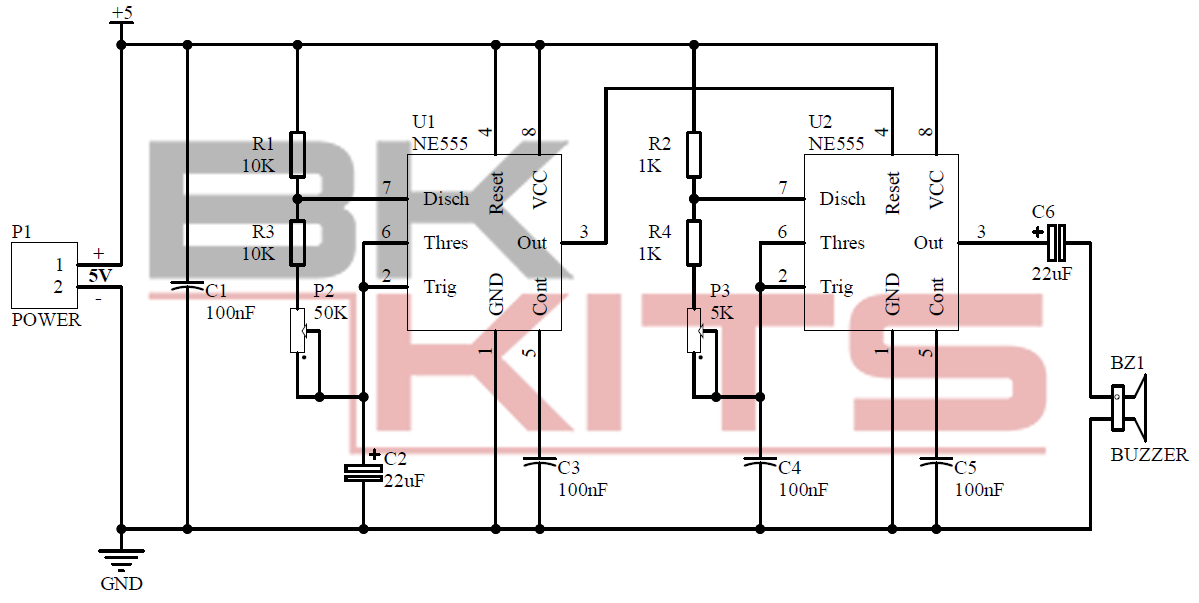

Az áramkör oszcillátora segítségével potenciométerrel változtatható hangmagasságú (frekvenciájú) hang hozható létre, melyet a mellékelt csipogón hallhatunk.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 12mA
A készlet forrasztandó alkatrészeket tartalmaz!
1+: 608 Ft 5+: 441 Ft 10+: 415 Ft 20+: 398 Ft 50+: 382 Ft

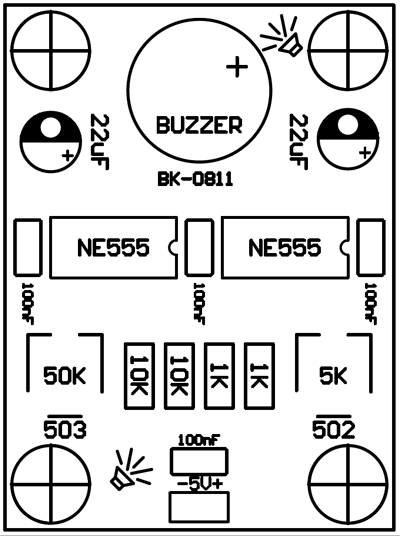

Beültetési ábra

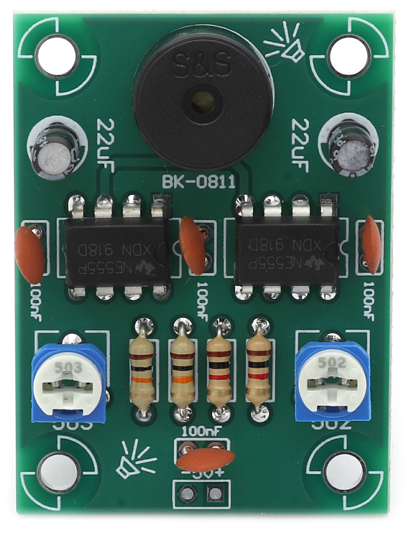

Termékfotó
Összeszerelés lépései
1
R2
1K 0.25W
R4
1K 0.25W
R1
10K 0.25W
R3
10K 0.25W
2
U1
NE555
U2
NE555
3
C1
100nF (104)
C3
100nF (104)
C4
100nF (104)
C5
100nF (104)
4
P2
50K
P3
5K
5
BZ1
BUZZER
6
C2
22uF
C6
22uF
Beüzemelés, élesztés
A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
Az 5V tápfeszültség polaritás helyes bekapcsolása után, az áramkör azonnal üzemkész.
