Főkategória » Építőkészletek (KIT, Modul) » Audiotechnika »

EM-50188 (HEKIT-188)

Stereo kivezérlésjelző, 1 soros, logaritmikus
Cikkszám: 100.284.71
Elérhetőség Menny.
Kifutott

Kérdése van?

Írjon nekünk most!

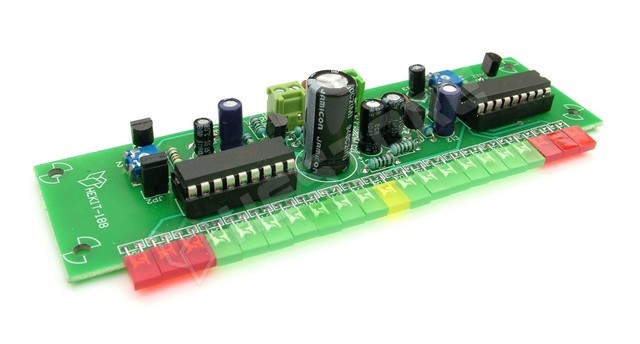

EM-50188 (HEKIT-188) / Stereo kivezérlésjelző, 1 soros, logaritmikus (ELMODULES)
Ebből a készletből LM3915 logaritmikus LED sor vezérlővel felépített kivezérlésjelző készíthető. Az áramkör bemenetét alkotó effektív érték képző kapcsolásnak és az előosztónak köszönhetően szinte bármilyen jelforráshoz használható. A kívánt jelszint beállítása csatornánként külön potencióméterrel történik. A csatornák kijelzése 1-1 jumper segítségével "pont" és "sáv" üzemmód között váltható. A LED-ek az egysoros elhelyezésnek és a kétoldalas panelnek köszönhetően akár élbe kihajlítva, akár hátulró is beültethetőek.

Kezdőknek és haladóknak egyaránt ajánlott.

Műszaki adatok

  • Nehézségi fok: 2
  • Elkészítési idő: 60 perc
  • Méretek: 127 × 36 mm
  • Tápfeszültség: 8 .. 12V
  • Áramfelvétel: tipikusan max. 240 mA
  • Bemeneti jelszint: 300mVp-p -tól
  • Forrasztási pontok: 174 db

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
RoHS nem
Gyártó ELMODULES
