EM-50230 (HEKIT-230)

Egyszerű jelgenerátor
EM-50230 (HEKIT-230) / Egyszerű jelgenerátor (ELMODULES)

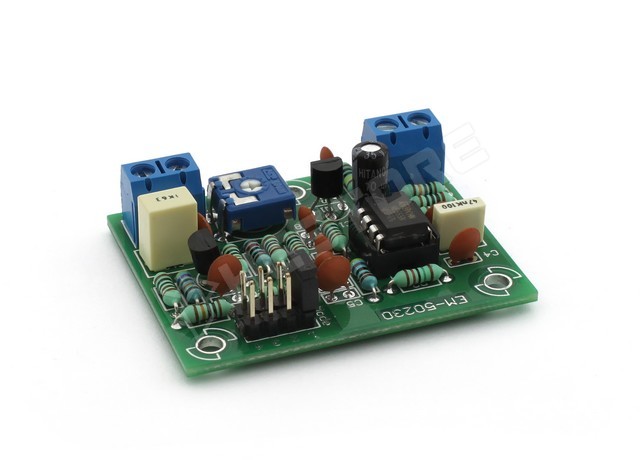

Ebből a készletből egy meglehetősen egyszerű jelalak generátor építhető, mely felhasználható kisfrekvenciás analóg áramkörök bemérésénél. Az áramkör alapját 555-ös időzítő IC-vel kialakított astabil multivibrátor adja, melyet egy több fokozatú jelalak átalakító követ. Az átalakítóból különböző pontokon kivehető jel egy választó kapcsolón keresztül jut a tranzisztoros végfokozatra, melynél a kimenő amplitúdó egy trimmer potencióméterrel állítható. A jelalak választás eredetileg jumper sorral van megoldva, de ez könnyen átalakítható forgókapcsolósra. A jelalakokban az 555-ös IC alap működéséből fakadó túllövés miatt, ez az áramkör inkább csak egyszerűbb kapcsolások beméréséhez javasolt.

Műszaki adatok

  • Nehézségi fok: 2
  • Elkészítési idő: 30 perc
  • Méretek: 50 × 39 mm
  • Forrasztási pontok: 75 db
  • Tápfeszültség: 9V DC (célszerűen elem)
  • Áramfelvétel: kb. 10 mA
  • Működési frekvencia: kb. 1 kHz
  • Választható jelalakok: négyszög, trapéz, háromszög, szinusz

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
RoHS nem
Gyártó ELMODULES
Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)
Kereskedelmi név: BioDigit Kft.
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: http://www.elmodules.hu/
Cikkszám: 100.320.39
Mennyiség (db):

Egységár ÁFA nélkül
1+ 1 794 Ft
5+ 1 598 Ft
10+ 1 552 Ft
20+ 1 515 Ft
50+ 1 470 Ft
