Kapcsolóüzemű tápegység (5A)
Cikkszám: 100.350.42
Elérhetőség Menny.
Kifutott

Kérdése van?

Írjon nekünk most!
EM-51038 (HEKIT-1038) / Kapcsolóüzemű tápegység (5A) (ELMODULES)
SMD kivitel!

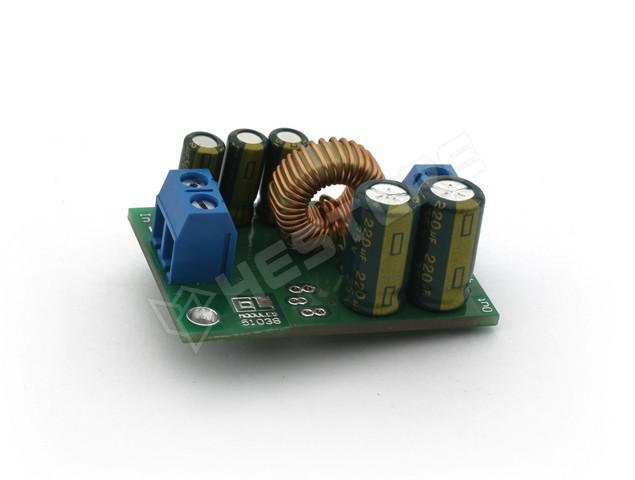

Ebből a KIT-ből egy univerzálisan használható, paraméterezhető, jó hatásfokú kapcsolóüzemű tápegység készíthető, mely kis méreténél fogva könnyen beépíthető. A kapcsolás az alkalmazott LM2678-ADJ jelű integrált áramkör gyári ajánlása. A panel a kompakt kivitel érdekében SMD alkatrészek felhasználásával készült. A kapcsolásban a kimeneti feszültség érték beállítása 2-2 tagra bontott ellenállás osztóval történhet az 1,23V .. 37V tartományban.
A számolási képlet a következő: Uki = Uref ( 1 + (R1+R2)/(R3+R4)) ; R3+R4 = (R1 + R2 )(Uki / Uref - 1)
Ahol Uref értéke 1,23V és (R3 + R4 ) -nek 1k ... 5k tartományba kell esni.

Az alábbi táblázatban a leggyakoribb kimeneti feszültségekhez tartozó közelítő osztó értékek láthatók:

Névl. fesz. R1 R2 R3 R4 Tényleges fesz. 3,3 V 3,6 kOhm 560 Ohm 2,2 kOhm 270 Ohm 3,30 V 5 V 7,5 kOhm 75 Ohm 2,2 kOhm 270 Ohm 5,00 V 6 V 9,1 kOhm 470 Ohm 2,2 kOhm 270 Ohm 6,00 V 9 V 15 kOhm 620 Ohm 2,2 kOhm 270 Ohm 9,01 V 12 V 18 kOhm 3,6 kOhm 2,2 kOhm 270 Ohm 11,99 V 13,5 V 22 kOhm 2,7 kOhm 2 kOhm 470 Ohm 13,53 V

Bár az áramkör nem bonyolult, a kis méretű SMD alkatrészek miatt a megépítés inkább csak forrasztási gyakorlattal rendelkezőknek ajánlott.

Műszaki adatok:

  • Nehézségi fok: 2
  • Elkészítési idő: 10 perc
  • Méretek: 40 × 28 mm
  • Tápfeszültség: max 40 VDC (Uki + 2V)
  • Terhelhetőség: max 5A (tartós terhelés mellett az IC és a dióda hűtést igényel!)
  • Forrasztási pontok: 30 db

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
RoHS nem
Gyártó ELMODULES
