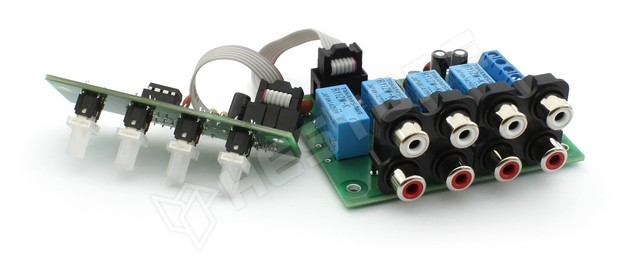

Az áramkört az a jogos felhasználói igény hívta életre, hogy zenehallgatás közben a különböző jelforrások közötti váltáshoz ne kelljen a csatlakozók ide-oda dugdosásával bajlódni. Ezt a műveletet a panelen elhelyezkedő 4 relé oldja meg, ami megfelelő rendben létesít galvanikus összeköttetést a bemenetek és az erősítő felé menő kimenet között. Üzembe helyezett állapotban az aktív csatorna nyomógombjában lévő LED élénken világít, míg az inaktív csatornák nyomógombjaiban a LED-ek derengő fénnyel világítanak. Az áramkör megjegyzi az aktuálisan beállított aktív csatorna számát, így újbóli bekapcsoláskor a legutóbb aktív csatorna kimenetét kapcsolja be, mind ezt késleltetve, hogy biztosan csak akkor legyen aktív a kimeneti csatorna, hogy ha már az erősítő bekapcsolt.

Műszaki adatok:

• Nehézségi fok: 2
• Elkészítési idő: 40 perc
• Tápfeszültség: 12 V
• Áramfelvétel: 25 mA
• Méretek: 72 × 58 + 72 × 12 mm
• Forrasztási pontok: 184 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
