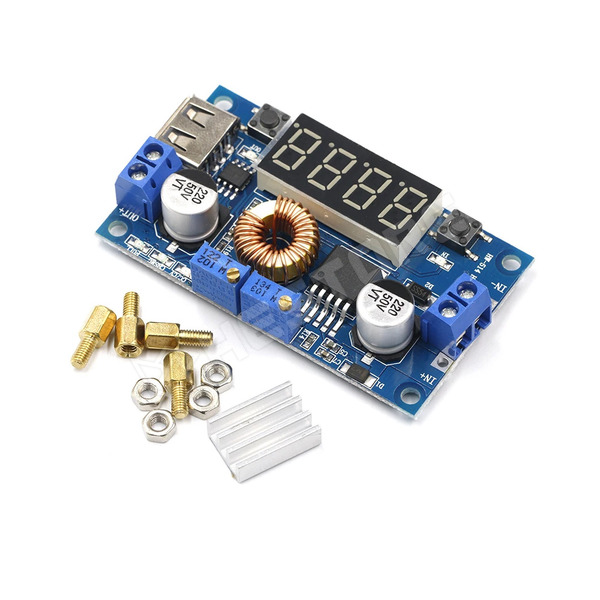

XL4015-4D-STDN-PSU

DC-DC 5A digitális LED-meghajtó lítium akkumulátortöltő modul CC/CV, USB, kijelző
XL4015-4D-STDN-PSU / DC-DC 5A digitális LED-meghajtó lítium akkumulátortöltő modul CC/CV, USB, kijelző (HW-514)
Figyelem!

Az USB kimeneti feszültsége megegyezik a kimeneti feszültséggel, NEM 5V!!
Hogy ne tegyen kárt az USB-s eszközben, mindig állítása a kimeneti feszültséget 5V-ra.



Tulajdonságok:


- Beépített 4 digites feszültség, áram, teljesítménymérő.

- A beépített USB interface segítségével könnyen feltöltheti USB-s eszközeit. (Megjegyzés: Az USB kimeneti feszültsége megegyezik a kimeneti feszültséggel, NEM 5V, hogy ne tegyen kárt az USB-s eszközben, mindig állítása a kimeneti feszültséget 5V-ra)

- 5A kimeneti áram

- A kijelzőn választható áram, feszültség, teljesítmény kijelzése




Funkciók:


- Általános step-down modul, rövidzár védelemmel

- Különféle feszültségű akkumulátorokat (pl.: nikkel-kadmium, zselés, lítium) képes tölteni, de alkalmas töltésvezérlőnek napelemekhez, szélturbinákhoz

- Nagy teljesítményű LED meghajtó




Paraméterek:


- Bemeneti feszültség: 5...20V

- Kimeneti feszültség: 1.25...20V fokozatmentesen állítható

- Kimeneti áram fokozatmentesen állítható: max 5A

- Kimeneti teljesítmény: maximum 75W (ajánlott 50W)

- Üzemi hőmérséklet: -40...85°C

- Működési frekvencia: 180KHz

- Hatásfok: 95%

- Rövidzárlat elleni védelem

- Túlmelegedés elleni védelem (Ha túlmelegedik, automatikusan kikapcsolja a kimenetet)

- Szerelés: 4db M3 távtartó + anya

- Méretek: 68,2x38,8x15mm



Kijelző kalibrálása:


- A bal oldali gombbal a kijelző ki/be kapcsolható

- Vigyázat! A kalibrált beállítások alaphelyztebe állnak (RESET), ha mind a két gombot egyszerre megnyomja

- Mérje meg egy multiméterrel az XL4015-4D-STDN-PSU bemenetére kötött tápegysége kimeneti feszültségét

- A jobb oldali gombbal állítsa be a bemeneti feszültségmérés üzemmódot

- Amennyiben nem egyezik a XL4015-4D-STDN-PSU és a multiméterrel mért feszültség, nyomja hosszan a jobb oldali gombot. A kijelző villogni kezd.

- A bal és jobb oldali gombokkal állítsa be a multiméteren kijelzett feszültség értéket. A beállítás után kb. 5mp után megszűnik a villogás

- Csatlakoztasson egy multimétert az XL4015-4D-STDN-PSU kimenetére feszültség mérő üzemmódban

- A jobb oldali gombbal állítsa be a kimeneti feszültségmérés üzemmódot

- A bal oldali potméterrel állítsa be a kimeneti feszültséget 4V-ra

- Amennyiben nem egyezik a XL4015-4D-STDN-PSU és a multiméterrel mért feszültség, nyomja hosszan a jobb oldali gombot. A kijelző villogni kezd.

- A bal és jobb oldali gombokkal állítsa be a multiméteren kijelzett feszültség értéket. A beállítás után kb. 5mp után megszűnik a villogás

- A jobb oldali gombbal állítsa be az árammérés üzemmódot

- Csatlakoztasson az XL4015-4D-STDN-PSU kimenetére egy 10Ω 10W-os ellenállást sorba kötve egy multiméterrel áram mérő üzemmódban, a kalibrálás idejére - ! az ellenállás forró lehet !

- Amennyiben nem egyezik a XL4015-4D-STDN-PSU és a multiméterrel mért áram, nyomja hosszan a jobb oldali gombot. A kijelző villogni kezd.

- A bal és jobb oldali gombokkal állítsa be a multiméteren kijelzett áram értéket. A beállítás után kb. 5mp után megszűnik a villogás

- Amennyiben teljesítmény mérés üzemmódban hosszan nyomja a jobb oldali gombot, a kijelző kikapcsol. Visszakapcsolni a modul újraindításával lehet.




Normál üzem:


- A jobb oldali gombbal állítsa be a kimeneti feszültségmérés üzemmódot

- A bal oldali potméterrel állítsa be a kívánt feszültséget

- A jobb oldali gombbal állítsa be az árammérés üzemmódot

- A maximális kimeneti áram eléréséhez a jobb oldali potméter tekerje teljesen jobbra amíg kattogó hangot hall




Akkumulátor töltés:


- A modul kivezetéseit hagyja szabadon és ne kössön rá semmit

- Állítsa a kijelzőt feszültség mérő módba

- Terhelés nélkül állítsa be a töltőfeszültséget

- A kijelzőt állítsa árammérő módba

- Kössön egy 1Ω 10W-os ellenállást a kimenetre (jelen beállítás időtartamáig) - ! az ellenállás forró lehet !

- Állítsa be a töltőáramot

- Távolítsa el az ellenállást

- Csatlakoztassa az akkumulátort

- Akkumulátor töltés esetén a töltést jelző LED addig világít, amég a beállított töltőáram 10% alá nem csökken. A kék LED kialszik, csepptöltésben tölti tovább az akkumulátort

- Ha a zöld LED világít, az akkumulátor fel van töltve



LED meghajtó áramgenerátoros üzem:


- A modul kivezetéseit hagyja szabadon és ne kössön rá semmit

- A kimeneti feszültséget állítsa be a LED névleges feszültségénél nagyobb értékre

- A kijelzőt állítsa árammérő módba

- Kössön egy 1Ω 10W-os ellenállást a kimenetre (jelen beállítás időtartamáig) - ! az ellenállás forró lehet !

- Állítsa be a LED névleges áramának 90%-át

- Távolítsa el az ellenállást

- Csatlakoztassa a LED-et

Gyártói jelölés HW-514
