A modult TILOS párás, nedves környezetben használni.

Specifikációk:
Bemeneti feszültség: AC 110...220V
Kimeneti feszültség: AC 110...220V
Terhelés:1500W / max 10A
Felbontás: 0...99.9 °C: 0.1 °C , egyéb hőmérsékleti tartomány: 1 °C
Mérő szenzor: NTC (10K 0.5%) Vízálló vezeték 1m
Hőmérséklet mérési tartomány: -50...110 °C
Hőmérséklet-szabályozási tartomány: -50...110°C
Hőmérséklet kijelzési tartomány: 0.0...110 °C
A hőmérsékletmérés pontossága: ±0.2 °C
Hőmérséklet-szabályozás pontossága: ±0.1 °C
[OPCIONÁLIS] Mért hőmérséklet korrigálás: -30...30°C
Külső méretek: 60 x 45 x 31mm
Érzékelő szonda mérete: d=4mm, l=20mm
Áram kimaradás esetén is megtartja a beállított értékeket


Be- és kikapcsolási hőmérséklet beállítása:

1. Bekapcsolás után alapállásban a mért hőmérséklet látható a kijelzőn.
2. Nyomja meg a FEL gombot a bekapcsolási hőmérséklet megjelenítéséhez.
3. Hosszan nyomja meg az FEL gombot, addig amig a kijelző villogni kezd, majd állítsa be a FEL és a LE gomb segítségével a bekapcsolási hőmérsékletet.
4. Várja meg amíg ismét a mért hőmérséklet látható a kijelzőn.
5. Nyomja meg a LE gombot a kikapcsolási hőmérséklet megjelenítéséhez.
6. Hosszan nyomja meg az LE gombot, addig amig a kijelző villogni kezd, majd állítsa be a FEL és a LE gomb segítségével a kikapcsolási hőmérsékletet.
7. Várja meg amíg ismét a mért hőnérséklet látható a kijelzőn.

[OPCIONÁLIS] Hőmérséklet korrigálás:

1. Kikapcsolt állapotban hosszan nyomja egyszerre a FEL és LE gombokat, miközben áram alá helyezi a készüléket. Gyári beállításnál a kijelzőn 0.0 érték jelenik meg.
2. A FEL vagy LE gombbal állítsa be, a mért hőmérséklet korrigáció értéket. (-30...30°C)
3. Várja meg amíg a mért hőmérséklet látható a kijelzőn.

Gyári beállítások visszaállítása (RESET):

1. Mért hőmérséklet kijelzésnél hosszan nyomja egyszerre a FEL és LE gombokat, amíg a kijelzőn 888 nem látható.

A modult TILOS párás, nedves környezetben használni!

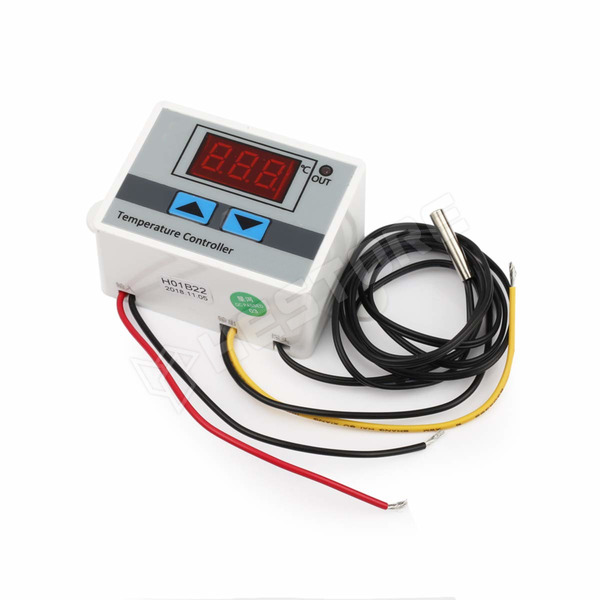

A modul belsejében a bemeneti fekete és kimeneti fekete vezeték azonos! A relé a bemeneti piros/fázis vezetéket kapcsolja a kimeneti sárga/fázis vezetékre. A fázist tilos a fekete bemenetre kötni, mert így a fázis kikapcsolt állapotban is jelen lesz a kimeneti fekete vezetéken! A modul beszerelését, beüzemelését villamos szakember végezheti.
