A meghibásodások elkerülése érdekében ki kell sütni a mérendő kondenzátorokat! A "KAA" (katód és anód) mérőpontokon kizárólag maximum 20V-os Zener diódát szabad mérni megfelelő polaritással.
Széles körben használható NPN és PNP tranzisztor, kondenzátor, ellenállás, dióda, N-csatornás és P-csatornás MOSFET, triac és akkumulátor, stb. tesztelésére.

Képes tesztelni zener diódát (zener tesztelő csatlakozó), és önkalibráló funkcióval rendelkezik. A TC-1-el ellentétben nem szükséges önteszteléses kalibrációt végezni a műszeren.

Samsung, Motorola, Kaseikyo, JVC, NEC, Matsushita, Proton, Thomson, Sharp, RC5, RC6m SIRC_12, SIRC_15, SIRC_20, stb. kódolású infravörös hullámformák kimutatására is használható. Bekapcsolt állapotban a alkatrészfelismerés befejezése után a "Start" gombot kétszer megnyomva a műszer belép az infra tesztelő üzemmódba. Ekkor a teszteren található "IR" feliratú vevő felé irányítva az infravörös távirányítón tetszőleges gombot megnyomva a teszter megjeleníti a protokollt, és az adatkódot.
Az infra tesztelés végeztével a "Start" gombot kétszer megnyomva lehet visszalépni az alkatrésztesztelő üzemmódba.
Fontos, hogy az inra tesztelő módban a készülék nem kapcsol ki automatikusan.

Egy gombos működés, automatikus felismerés és kikapcsolás.

Helyezze a maximum 3 lábú alkatrész lábait különböző számozású (1, 2, 3) csatlakozókba, hajtsa le a kis fogantyút, nyomja meg a gombot és az érzékelő automatikusan teszteli, végül megjeleníti az eredményeket a 160x128-as színes TFT képernyőn.
Zener dióda méréshez használja a K (katód) és A (anód) jelölésű mérőpontokat.


Méréstartományok:

- Ellenállás: 10mΩ...50MΩ,
- Kapactás: 25pF...100mF (+ESR),
- Induktivitás: 10μH...20H (+ellenállás)
- Dióda: 10mV…4.5V Si/Ge- dióda, Schottky, LED, varicap (+Nyitófesz/kapacitás)
- Zener dióda: 10mV…20V (zener mérőponton)
- PNP/NPN-tranzisztor / darlington, (hFE, nyitófeszültség)
- N- / P- MOSFET, (Gate-kapacitás, letörés)
- Tirisztor, triak (IGT kisebb mint 6mA)
- IR távirányító jelsorozat,
- Akkumulátor feszültség max. 4.5V-ig

Jellemzők:

- Kijelző: 160x128 színes TFT,
- Automata kikapcsolás, kivéve INFRA vevő üzemmódban
- Tápellátás: LiPo akku (beépített),
- Eszköz méret: 91 x 69 x 28mm

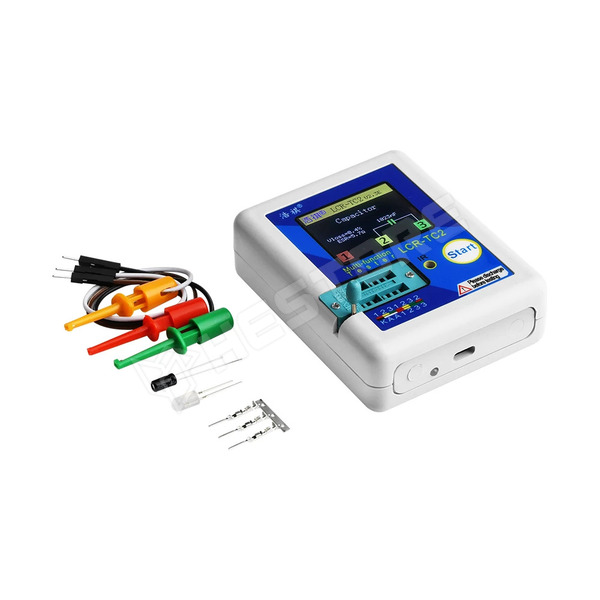

A csomag tartalma:

1db LCR-TC2
3db mérőkábel
1db USB töltőkábel,
1db mintacsomag (LED, kondenzátor)

A meghibásodások elkerülése érdekében ki kell sütni a mérendő kondenzátorokat! A "KAA" (katód és anód) mérőpontokon kizárólag maximum 20V-os Zener diódát szabad mérni megfelelő polaritással.
