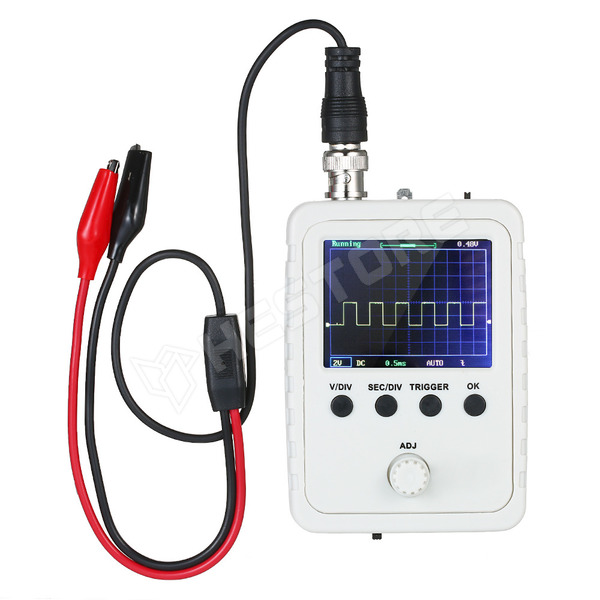

Ez a digitális oszcilloszkóp hasonló sávszélességgel rendelkezik, mint a DSO138, de jelentős fejlesztéseket tartalmaz a szerkezetben, a mechanizmusban és a működésben. Nagy érzékenységű, könnyű és hordozható méretű, 2,4 hüvelykes TFT-képernyővel és védőburkolattal rendelkezik. Megjelenítheti a hullámforma paramétereit, mint például a frekvencia, periódus, impulzusszélesség, terhelési arány, MAX./MIN./AVG./Peak-Peak/virtuális értékek.

Jellemzők:

- ARM Cortex-M3 processzorral (STM32F103C8) és 2,4 hüvelykes színes TFT kijelzővel rendelkezik
- Automatikus/normál/egyszeri trigger módok, könnyű rögzíteni a pillanat hullámformáját.
- Elérhető emelkedő vagy lefutó élkioldó.
- Megfigyelhető előző hullámforma trigger előtt (negatív késleltetés).
- A hullámforma kijelzést bármikor leállíthatja (HOLD funkció).
- Hullámforma-paraméterek digitális kijelzése, beleértve a frekvenciát, periódust, impulzusszélességet, munkaarányt, MAX./MIN./AVG./Peak-Peak/virtuális értékeket.
- Hullámforma tárolási funkció: Kikapcsolás után nem veszíti el a hullámformát.
- Rövidzárlat és szakadás észlelése: Segíthet a felhasználónak kideríteni a forrasztási hibát.
- TFT vezérlő felismerő funkció.

Műszaki adatok:

- Csatornák száma: 1
- Analóg sávszélesség: 0-200KHz
- Érzékenységi tartomány: 5mV/oszt.-20V/oszt
- Érzékenységi hiba: < 5%
- Maximális bemeneti feszültség: 50 Vpk (1X szonda)
- Bemeneti impedancia: 1M ohm/20pF
- Felbontás: 12 bit
- Rekord hossza: 1024 pont
- Csatolási módok: DC / AC / GND
- Maximális valós idejű mintavételi sebesség: 1MSa/s
- Alapidő tartomány: 10us/osztás...500s/osztás
- Trigger módok: automatikus, normál és egyszeri
- Trigger típusok: Felfutó/lefutó él
- Trigger pozíció: Puffer közepe
- Kijelző: 2.4" színes TFT LCD 320*240 felbontással
- Tápfeszültség: 9V DC (5.5 x 2.1) A tápegység nem tartozék!
- Áramfelvétel: ~120mA
- Termék mérete: 115 x 75 x 22mm
- A termék súlya: 92g

Csomaglista:

- 1db Oszcilloszkóp
- 1db BNC-krokodil csipesz kábel

Kalibrálás:
-GND-DC-AC állásban külön el kell végezni.
-DC és AC állásban a bemenetet zárja rövidre.
-A V/DIV gombot használva jelölje ki a vertikális pozíció-t (kék legyen a baloldali nyíl).
-Nyomja hosszan a V/DIV gombot, amíg a bal felső sarokban megjelenik pirossal a "Calib" felirat.
-Ekkor automatikusan nullázza az adott feszültséghez tartozó értéket. A V/DIV gomb egyszeri megnyomásával jelölje ki a feszültség értéket, majd léptesse végig az összes méréshatár értéket. Minden feszültség értéknél várjon, amíg 0V-ot nem ír ki. (Amennyiben nem írja ki a feszültségértékeket a forgatógomb hosszú megnyomásával aktviválhatja).
-A kalibrációból való kilépéshez a vertikális pozíció kiválasztása után a V/DIV gombot hosszan nyomja(A belépéssel megegyezően), amíg a "Calib" felirat el nem tűnik.
