LCR-T7

Dióda, infra, induktivitás, ESR, kapacitás, tranzisztor multi teszter, színes kijelző
Cikkszám: 100.445.84
Mennyiség (db):

Egységár ÁFA nélkül
1+ 8 164 Ft
5+ 7 809 Ft
10+ 7 656 Ft
20+ 7 514 Ft
50+ 7 309 Ft
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül. Módosításához kattintson a fejléc ikonjára.

Elérhetőség Menny.
Raktáron > 25
10-15 munkanap > 10000

Kérdése van?

Írjon nekünk most!
LCR-T7 / Dióda, infra, induktivitás, ESR, kapacitás, tranzisztor multi teszter, színes kijelző
A meghibásodások elkerülése érdekében ki kell sütni a mérendő kondenzátorokat! A "KAA" (katód és anód) mérőpontokon kizárólag maximum 30V-os Zener diódát szabad mérni megfelelő polaritással. 30V-nál nagyobb Zener, vagy fordított polaritással való mérés a műszer meghibásodását okozhatja.

Széles körben használható NPN és PNP tranzisztor, kondenzátor, ellenállás, dióda, N-csatornás és P-csatornás MOSFET, triac és akkumulátor, stb. tesztelésére.

Képes tesztelni maximum 30V-os zener diódát (zener tesztelő csatlakozó), és önkalibráló funkcióval (tartozék kalibráló tüske) rendelkezik.

Hitachi kódolású infravörös hullámformák kimutatására is használható. Bekapcsolt állapotban a teszteren található "IR" feliratú vevő felé irányítva az infravörös távirányítón tetszőleges gombot megnyomva a teszter megjeleníti az adatkódot és az infravörös hullámformát.

Egy gombos működés, automatikus felismerés és kikapcsolás.
A gombot 10 másodpercig nyomva tartva a nyelv átállítható ázsiaira, újabb 10 másodpercig nyomva tartva visszaállítható angolra.

Helyezze a maximum 3 lábú alkatrész lábait különböző számozású (1, 2, 3) csatlakozókba, hajtsa le a kis fogantyút, nyomja meg a gombot és az érzékelő automatikusan teszteli, végül megjeleníti az eredményeket a 160x128-as színes TFT képernyőn.
Zener dióda méréshez használja a K (katód) és A (anód) jelölésű mérőpontokat. Figyeljen a megfelelő polaritásra! A polaritás felcserélése esetén a műszer tönkremehet.

Kalibrálás: Helyezze a 3 lábú kalibráló tüskét a teszter 1, 2 és 3-as csatlakozóiba majd nyomja meg a „Start” gombot és kövesse a kijelzőn lévő utasításokat.


Méréstartományok:

- Ellenállás: 10mΩ...50MΩ,
- Kapactás: 25pF...100mF (+ESR),
- Induktivitás: 10μH...20H (+ellenállás)
- Dióda: 10mV…4.5V Si/Ge- dióda, Schottky, LED, varicap (+Nyitófesz/kapacitás)
- Zener dióda: 10mV…30V (zener mérőponton) A polaritás felcserélése esetén a műszer tönkremehet
- PNP/NPN-tranzisztor / darlington, (hFE, nyitófeszültség)
- N- / P- MOSFET, (Gate-kacaitás, letörés)
- Tirisztor, triak (IGT kisebb mint 6mA)
- IR távirányító jelsorozat,
- Akkumulátor feszültség max. 4.5V-ig

Jellemzők:

- Kijelző: 160x128 színes TFT,
- Tápellátás: LiPo akku (beépített),
- Eszköz méret: 91 x 69 x 28mm

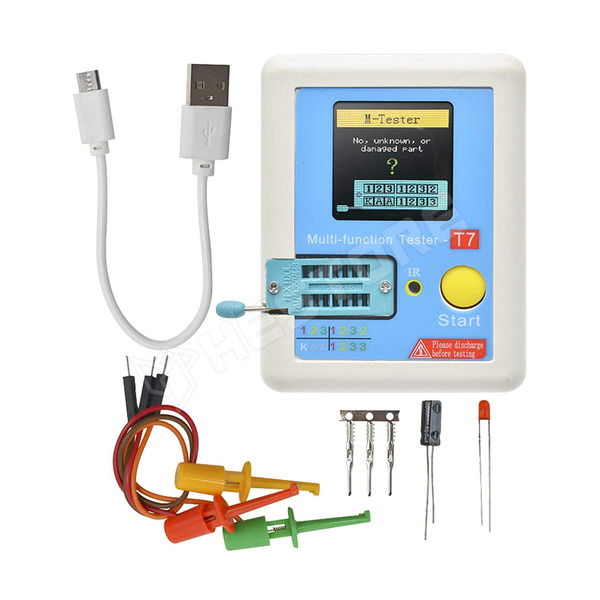

A csomag tartalma:

1db LCR-T7
3db mérőkábel
1db USB töltőkábel,
1db mintacsomag (LED, kondenzátor)
1db kalibrálótüske.

A meghibásodások elkerülése érdekében ki kell sütni a mérendő kondenzátorokat! A "KAA" (katód és anód) mérőpontokon kizárólag maximum 30V-os Zener diódát szabad mérni megfelelő polaritással. 30V-nál nagyobb Zener, vagy fordított polaritással való mérés a műszer meghibásodását okozhatja.
